製品にマグネット合わせの加工をするとき、マグネットが張り付かないように

非磁性体の爪を使用したい。

その為の爪が、幅広クイック爪ⓇC3604です。（表面処理前)

ボールペンの先に有る製品（A2017材）に、マグネットはめ合わせの加工へ

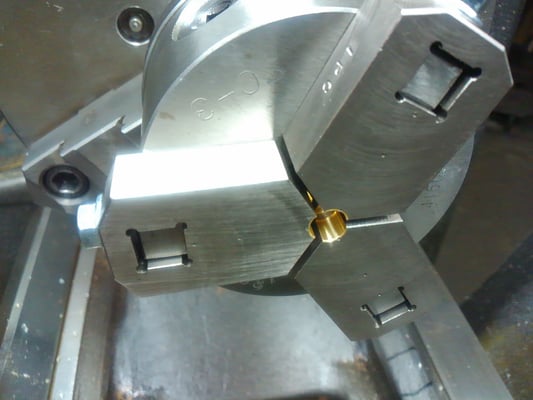

チャック外形Φ86ｍｍ。　　外爪に幅広クイック爪ⓇC3604をセットします

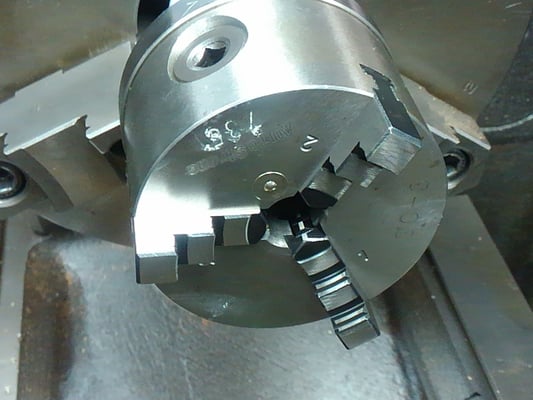

億川製チャック　SC-3　　　　　　　　幅広クイック爪Ⓡ真鍮　(無電解処理)セット

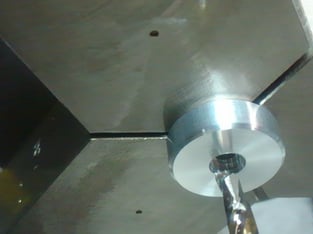

製品のΦ8mm部分をチャッキングする為、幅広クイック爪ⓇにΦ8ミリの成形をします。

チャッキングはΦ８ｍｍ×6.5ｍｍ（黄色の矢印部分)

製品の芯振れは3ミクロン以内、ＯＫ

奥に開いている穴はΦ3Ｈ6（拡大しています）

マグネットをはめ込む為の穴加工です。

磁性体の爪を使用すると、製品との合わせの時に、マグネットが飛びつき

マグネット破損の恐れが生ずるので、非磁性体の爪を使用します。

他にも非磁性体の爪で、Ａ7075を使用した爪が有ります。

軽量化及び硬度を図った爪で、標準爪の半分の重量です。
