六角クイック爪Ⓡ

生爪は加工品の大小にかかわらず、一つの品物に1セット(3個)の爪を使用し、加工品の種類により、同数の生爪を必要とします。

単品加工の場合は、生爪に掛かるコストや、生爪を並べて置く棚などが大きく負担になります。



六角クイック爪Ⓡは、外爪として、六ケ所、また内爪として使用でき、加工品に掛かるコストを下げることができます。

♯3チャックによりΦ17をチャッキング

ソール♯3チャックによりΦ17をチャッキング

内爪としても使用できます。

Φ27をチャッキング、外側はΦ17

北川チャックJN-09T用 JN-10T用

硬爪を外し交換。

駒のネジを緩めても外側のネジが効いているので、芯ずれはありません

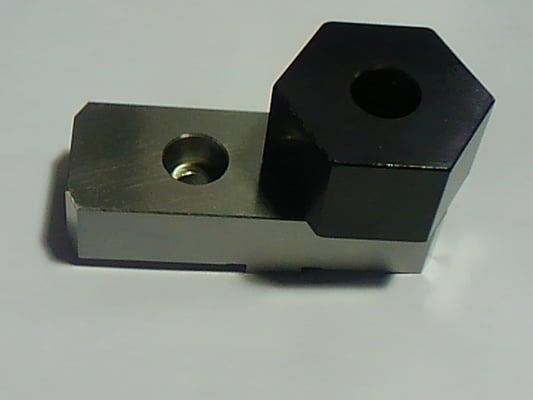

内爪用

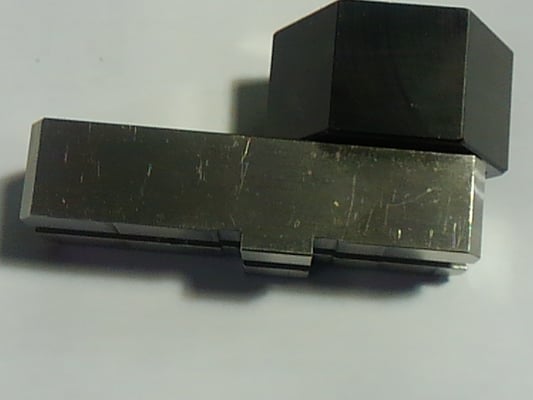

外爪用(爪本体の向きを変え外爪に。)

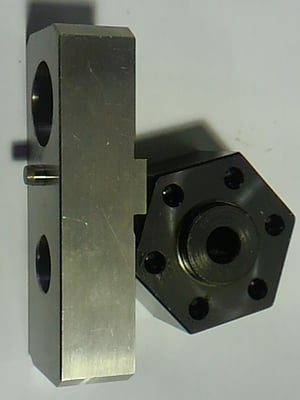

ガイドピンを使用しているので、繰り返し精度、及び成型時の断続切削にもしっかりしています。

六角クイック爪Ⓡは、セット販売の他、本体(3個)、駒爪(3個)だけの単品もご用意いたします。

駒爪を交換し加工域を増やします。

意匠出願
