生爪成形の径測定

　　　　　　　　　　　　　　　　　ポイントレングス・バーニャー

　　　　　　　　　　　　　　　　　　　　　　　　　　実用新案登録第3231677号

生爪を決められた径に成形する時、問題になるのは径測定が出来ない為

現物合わせによる加工方法が行われています。

小さな物から大きな物、まして重量の有る現物においては

成形に於いての時間・危険が伴います。

測定が出来れば、成形に掛かる時間は大幅に短縮され安全も確保されます。

ポイントレングス・バーニャは

対角上に測定基準点が無く、通常測定が出来ない円の、半径及び、長さを測定します。

外爪用測定方法

本体シャフト①を、旋盤は芯押し台のドリルチャックに、フライスはミーリングチャック等に装着し、基準となるセンターポイントにて、固定します。

本体を前に出し、右側内側ジョウ②を成形爪のポイントに当てる。

（左側内側ジョウはセンター位置にあります）

測定値を読み取ります。

測定された値を2倍にすると、内径直径になります。

（生爪成形測定）

ポイントレングスバーニャーを、測定しやすい角度に

取り付けて　測定します。

（爪が動かないように心金をチャッキングします。）

ポイントレングス　バーニャ

φ200用・φ300用・Φ400用

内爪用　レングス　バーニャ

ポイントレングスバーニャ　内爪用を使用します。

製品を内側からチャッキングする爪用、内爪成形用測定バーニャです。

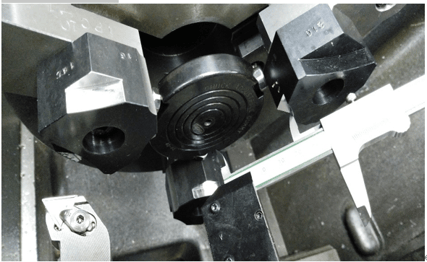

帝国チャック#3にて　内爪成形

＃3チャックに幅広六角クイック爪を装着、内爪を成形しています。

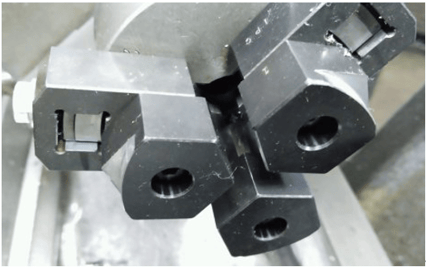

爪が動かないようにリングをはめ、爪を外側に開き固定をしています

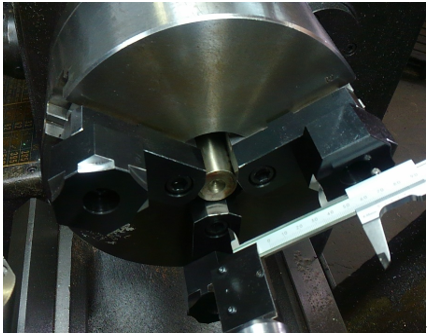

成形中

加工径はΦ７２ｍｍ・チャッキング幅は５ｍｍです
