小型スクロールチャック  幅広クイック爪Ⓡ

生爪は小さくとも、幅広の爪を使用したい。

Small-sized chuck suitable for wide-profile soft jaw

Quest for wide-profile soft jaw even with small its size

小型スクロールチャックの爪は、チャックのサイズが小さくなるほど、幅が狭く、製品にチャッキングの爪跡が残り、リング、アルミ、樹脂などの薄物加工には傷、変形等の問題が発生します。

本製品はお使いのスクロールチャック、ソト爪にセットすると幅の広い生爪になり、生爪用パワーチャックの交換や生爪の交換、などの作業を行わず、生爪作業へと進みます。

生爪形成時の測定には弊社商品、ポイントレングスを使用して頂ければ作業効率、

作業者の負担が軽減します。

各メーカー共、3インチ、4インチ、5インチ、にも生爪が在りますが、幅が狭いので、リング、アルミ、樹脂などの薄物加工には、幅の広い生爪を使用し、傷、変形等の問題を取り除く為にも、小型チャック用、幅広生爪をお勧めいたします。

             (特許出願)

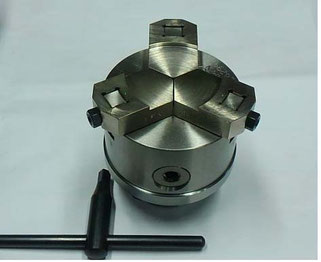

小型♯3スクロールチャックにて取り扱い説明

スクロールチャック爪は、ソト爪(Extremal jaw)にて使用します。

① 各生爪を、同じ番号の爪に装着します。

② 生爪をソト爪に、傾きが無いように合わせ、レンチにて平HSをしっかり絞めこみます。



③ 生爪とソト爪がクサビのように食い込み、しっかりと固定します。

④ ナットにて平HSを締めます。

⑤ 成形する寸法に切削にて削り込みます。

⑥ 弊社、ポイントレングスにより、測定をしながら、合わせたい径に仕上げます。



ソト爪を使用しているので、切削の範囲が有り、爪に当たる1.2mm手前に印ポンチングを施しています。

仕上がり

旋盤加工へ



MC,フライス加工等にも、新たに生爪を制作せずに、チャックのまま各機械にて加工へ。

チャックホルダーを装備しているので、旋盤、フライス、MCなどに取り付け、

生爪成形、各種機械に装着して加工ができます。



各メーカー♯3用幅広生爪

(株)北川鉄工所

  SC-3,SC-4,SC-5,

億川鉄工所

  SC-3,

帝国チャック(株)

  MS-3,

材質、S50C材、真鍮(BSBM材)を使用。



標準タイプ爪寸法 17×25×48

特注タイプ爪寸法 19×32×48 (帝国ソールチャック標準寸法)

● 各メーカー 生爪♯3番以外は受注後の生産です。

● チャックホルダーはメーカー、番手、確認後の生産になります。

● 各メーカーチャックをお取り寄せし、生爪、チャックホルダーをチャックに合わせて

製作をいたします。

詳しくはご連絡をお願い致します。
